钢构轻强板安装方案
发布时间:
2021-01-27 10:50
来源:
关于钢构轻强板屋面板工程,钢结构屋面板选用《钢构轻强板》14CJ56、14CG15,屋面板现已铺装完毕,部分屋面板已焊接和填缝。针对轻强板安装过程中焊接、填缝不符合要求的问题,现提出以下整改方案:
1、钢构轻强板缝钢筋焊接

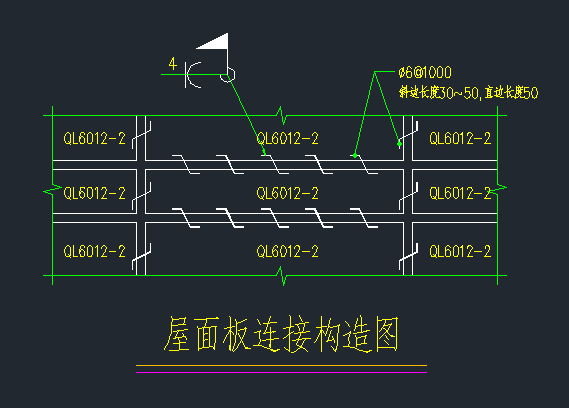

钢构轻强板屋面板框架之间采用光圆钢筋∅ 6@1000,斜边长度30mm——50mmm,直边长度不小于50mm,用4mm角焊缝焊接与边框顶部。具体见以下示意图:
2、钢构轻强板屋面板四角与钢梁焊接
屋面板安装时,要求每块板四角均与刚架梁上翼缘焊接,焊缝长度沿板纵向不小于100mm满焊,沿板横向不小于板边框底框,焊脚尺寸4mm。具体见以下示意图:
3、钢构轻强板屋面板填缝
现场施工必须按照图集14CJ56、14CG15要求的屋面板接缝构造,底部填充∅25聚乙烯棒、30厚聚氨酯发泡,然后用轻质混凝土填实。具体做法见14CJ56、14CG15页20构造详图,摘录如下图:
4、钢构轻强板墙面板填缝
板材深化图没有按照图集14CJ56、14CG15要求的墙面板接缝构造,详见14CJ56、14CG15页28构造详图。摘录如下图:
